Как спроектировать систему автоматического полива. Шаг 11.

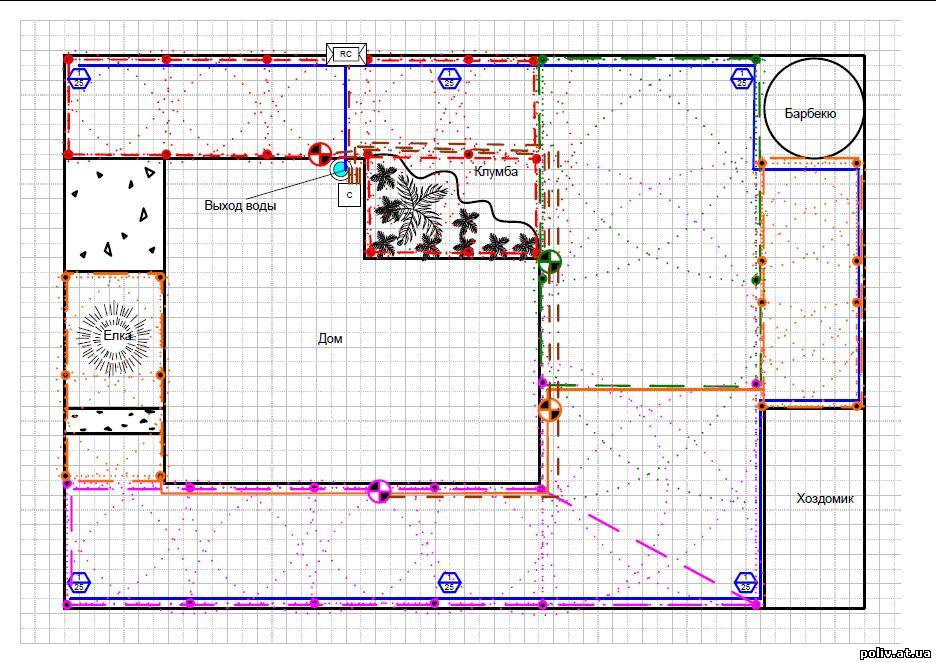

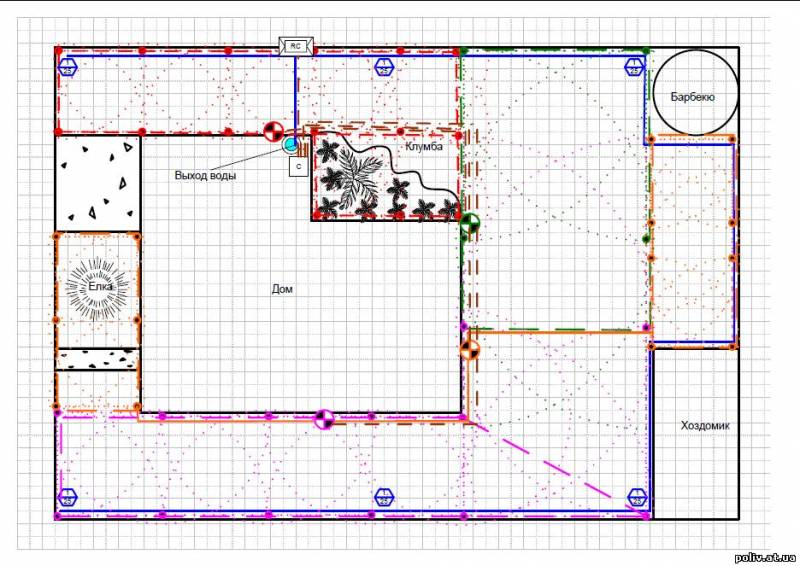

Система полива своими руками. Проект. Шаг 11. Следующий этап - размещение электрооборудования (если Вы проектируете автоматическую систему полива). В первую очередь выбирается место под контроллер (пульт управления). Так как у нас условный выход воды находится в условном гараже, мы планируем установку контроллера также в гараже. Среди возможных вариантов - размещение на стене дома, в хоздомике, на ограде. Главные принципы при выборе места расположения контроллера - близость источника питания (если планируется контроллер с питанием 220В), возможность сравнительно легкого прокладывания кабелей управления к электроклапанам и датчику дождя, защищенность от неблагоприятных погодных условий (попадания влаги, пыли) и относительная трудность доступа к нему для животных и маленьких детей. После выбора места под контроллер приступаем к выбору мест расположения электроклапанов. Если Вы при проектировании сделали зоны закольцованными (как в нашем примере), тогда место расположения клапана в пределах зоны полива не играет роли. Если же зоны не закольцованы - тогда расход воды в правой и левой части зоны полива относительно электроклапана должен быть примерно одинаковым, и ни в коем случае не превышать половину расчетного максимального расхода воды. Таким делением зоны на условные половины и объясняется то, что при расчете диаметра зональной трубы мы делим проектный максимальный расход воды, протекающий по магистральной трубе, напополам. Для простоты электромонтажных работ и последующего управления в ручном режиме все электроклапана можно разместить в одном месте, однако такое размещение в большинстве случаев неоправдано по экономическим причинам (стоимость погонного метра трубы, используемой в качестве магистрального трубопровода, в разы больше стоимости погонного метра электрокабеля). После расстановки электроклапанов необходимо нанести на план и подсчитать длину питающих электрокабелей:
Зона 2 (зеленая) - 10,5 м Зона 3 (оранжевая) - 15,5 м Зона 4 (розовая) - 25 м Предыдущий шаг Следующий шаг | |
